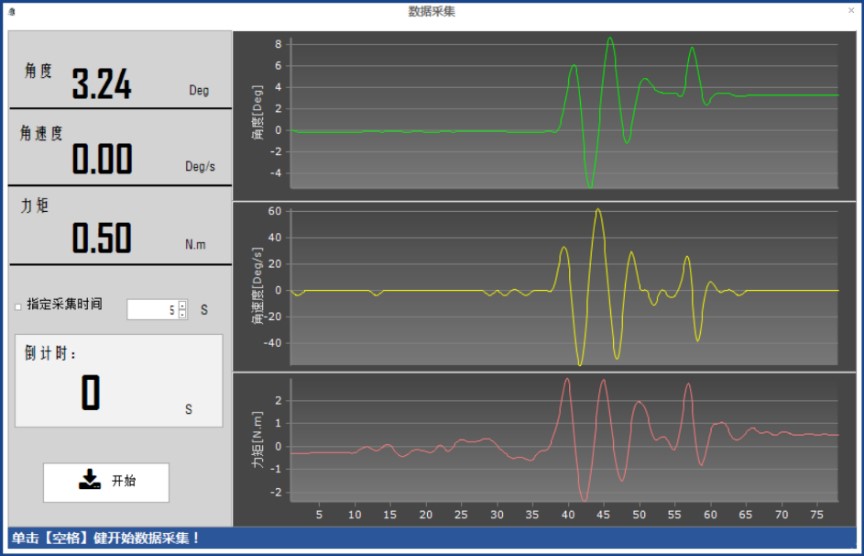

針對轉向性能試驗所編寫的數據采集軟件和數據分析軟件，傻瓜式操作界面，可實時顯示并保存試驗數據結果，并可立即對所采集的試驗數據進行分析，生成試驗報告。

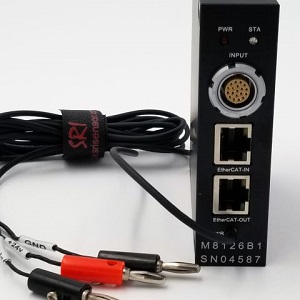

本設備配備的數據采集模塊，可實時采集角度傳感器，角速度傳感器，力矩傳感器的信號，并能一鍵對傳感器信號進行清零，從而保證試驗開始前的清零狀態。此外，數據采集模塊集成電源加載模塊、信號處理模塊以及信號換算模塊等，保證傳感器信號的精確度。
數據采集軟件具有如下技術特點：
-
實現轉向性能各種試驗內容的數據采集，以及動態顯示、歸檔。曲線屬性可任意定義
-
系統測試前，軟件提供零點校正功能，保證測試精度
-
數采系統具有的高度可擴展性，通過軟件的設置，可以任意修改數采通道來實現各傳感器連接
-
倒計時采集
-
所定義通道一起進行同步采樣
-
全中文界面
數據分析軟件
轉向性能分析軟件主要實現對車型轉向操縱性能數據的數據處理、統計分析、報告報表，具備數據庫功能。工程師可利用全中文的數據處理軟件快速繪圖、快速對數據參數進行提取分析。包括：
-
建立車型庫，建立轉向性能測試數據庫；
-
導入轉向性能試驗數據。針對數據采集軟件產生的試驗數據無縫集成并進行參數深度提?。?/span>
-
全自動參數計算，并生成可讀性圖表；
-
圖表屬性靈活可調，分析工程師可進行曲線放大、屏幕取值等操作；
-
可生成Word分析結果報告。
-
系統自動對分析結果進行數據庫歸檔。

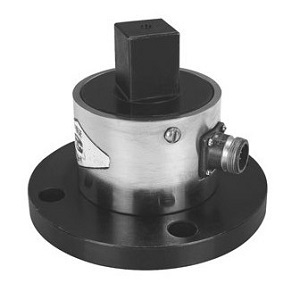

方向盤傳感器主要包括角度信號輸出、角速度信號輸出以及角力矩信號輸出，其功能原理介紹如下。
汽車力矩方向盤測試系統
