踏板力行程測試系統用來測試汽車踏板及其附帶總成性能的測試設備，屬于汽車換擋性能測試系統的選配系統，與換擋性能測試系統共用數采平臺。

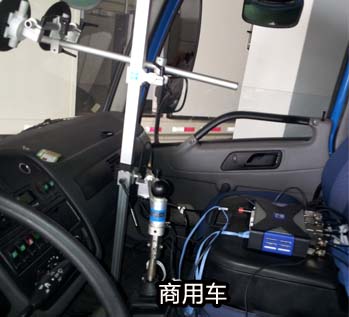

　　在測量過程中，我們就必須用到踏板力傳感器和換擋力傳感器，分別安裝在油門踏板，剎車踏板，離合器踏板以及換擋桿上

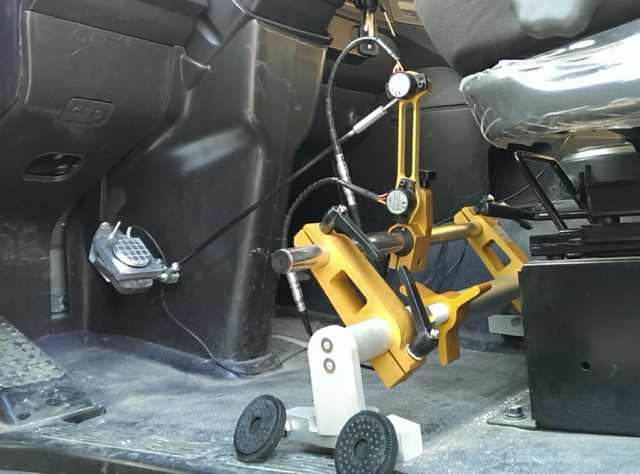

踏板力傳感器安裝測試

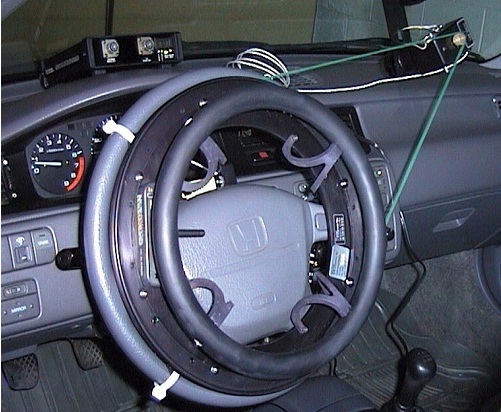

方向盤轉向力度傳感器和角度傳感器的安裝測試
汽車專用傳感器，用于汽車方向盤扭矩角度測試，腳踏板力測試，換擋力測試，安全帶力測試，手剎力測試等

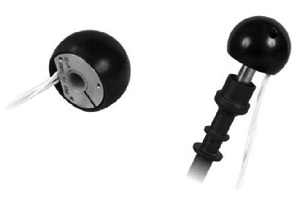

FN7080換擋力傳感器

量程：0-50N ~ 0-500N
精度：3%F.S.
材料：鋁合金
尺寸：R25mm
輸出信號：1mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等

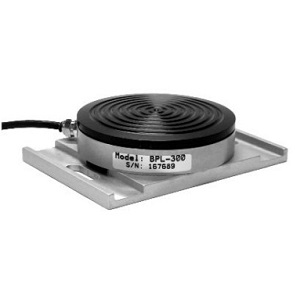

BPL超薄踏板力傳感器

量程：225N, 450N, 900N, 1350N, 2250N
精度：0.05%F.S.
尺寸：厚度22.3mm
輸出信號：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等

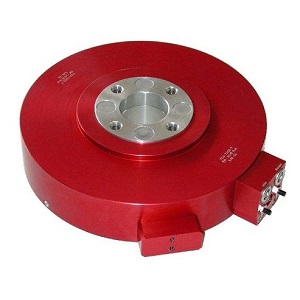

FCA7300方向盤扭矩轉角傳感器

專用方向盤測量，可同時測量扭矩，角度，角速度
額定負載10-250Nm
提供多種夾具，方便安裝
可定制整套換擋測試方案

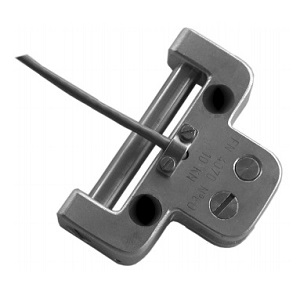

FN4070安全帶測力傳感器

量程：1kN, 5kN, 10kN, 25kN, 50kN
精度：0.5%F.S.
專用汽車安全帶測量
輸出信號：1±10%mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等
